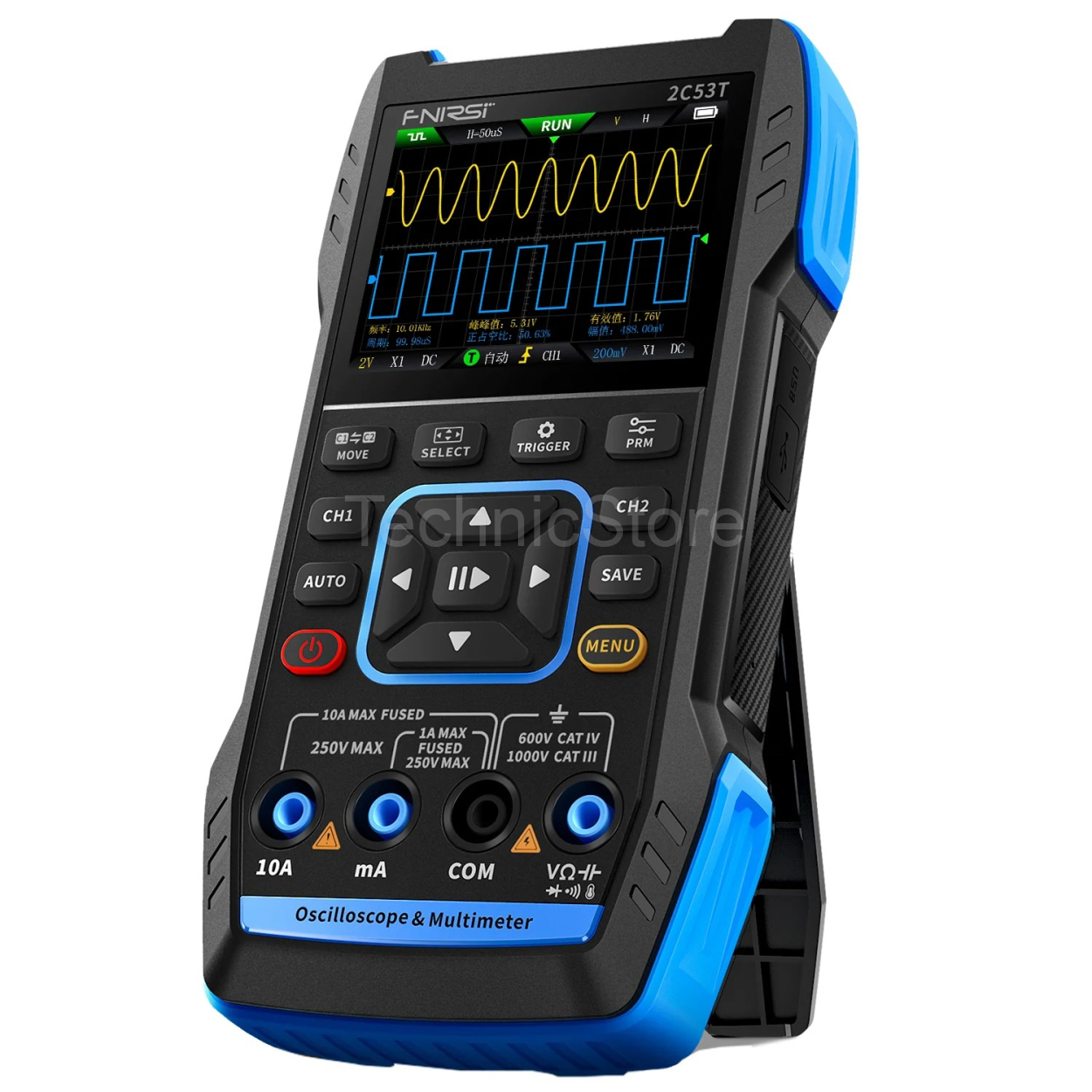

FNIRSI 2C53T Multimetr 3v1, Osciloskop 50MHz, Generátor

FNIRSI-2C53T je všestranný a vysoce praktický dvoukanálový digitální osciloskop tři v jednom představený společností FNIRSI, určený pro profesionály v oblasti údržby a výzkumu. Toto zařízení kombinuje funkce osciloskopu , multimetru a generátoru signálu .

Osciloskop využívá hardwarovou architekturu FPGA + ARM + ADC se vzorkovací frekvencí 250MS/s , analogovou šířkou pásma 50 MHz a integrovaným vysokonapěťovým ochranným modulem, který podporuje měření špičkového napětí až do ±400V . Podporuje také ukládání a prohlížení křivek obrazovky pro sekundární analýzu. FNIRSI 2C53T poskytuje šířku pásma 50 MHz, vzorkovací frekvenci 250 MS/s a hloubku paměti 1 kpts. S vertikální citlivostí 10 mV/div–10 V/div a maximálním měřitelným napětím ±400 V je vhodný pro široké spektrum aplikací. Zařízení podporuje různé režimy zobrazení, včetně Y-T, Rolling a X-Y, a nabízí pokročilé funkce jako měření kurzorem, nekonečnou luminiscenci (afterglow) a možnost ukládání a exportu průběhů. K dispozici je také matematická analýza s osmi základními funkcemi a FFT analýzou.

Funkce multimetru nabízí 4,5 číslice s 19999 skutečnými RMS , podporuje měření AC/DC napětí a proudu, stejně jako měření kapacity, odporu, diod a kontinuity , což z něj dělá ideální multifunkční přístroj pro profesionály, továrny, školy, nadšence nebo pro domácí použití.

Vestavěný generátor funkčního signálu DDS může vydávat 13 typů funkčních signálů s maximální výstupní frekvencí 50 kHz a velikostí kroku 1 Hz . Výstupní frekvence, amplituda a pracovní cyklus jsou nastavitelné. Je vybaven 2,8palcovým LCD displejem s vysokým rozlišením 320*240 a vestavěnou dobíjecí lithiovou baterií 3000mAh s pohotovostní dobou až 6 hodin . Jeho kompaktní velikost poskytuje uživatelům výkonnější praktické funkce a vynikající přenositelnost.

Osciloskop:

• Počet kanálů: 2 (dvoukanálový osciloskop)
• Šířka pásma: 50 MHz
• Vzorkovací frekvence: 250 MS/s
• Hloubka paměti: 1Kpts
• Impedance: 1 MΩ
• Časová základna: 10 ns/div až 20 s/div
• Vertikální citlivost: 10 mV/div – 10 V/div (x1)
• Maximální vstupní napětí: ±400 V
• Režimy spouštění: automatický (AUTO), normální (Normal), jednorázový (Single)
• Spouštěcí hrana: náběžná (Rising), sestupná (Falling)
• Režimy zobrazení: Y-T, Rolling, X-Y
• Matematické funkce: 8 základních operací + FFT analýza
• Persistence (afterglow): Vypnuto, 500 ms, 1 s, ∞
• Další funkce: ukládání snímků vlnových průběhů, export obrázků do PC přes USB-C, měření kurzorem

Generátor signálu:

• Typy vlnových průběhů: sinusová vlna, obdélníková vlna, pilovitá vlna, polovina vlny, celá vlna, krokové průběhy (kladný, záporný), exponenciální vzestup a pokles, stejnosměrný signál (DC), multi-audio, sink pulz, Lorentzova vlna
• Maximální frekvence: 50 kHz
• Krok nastavení: 1 Hz
• Výstupní amplituda: 0–3 V
• Výstupní střída: 0–100 %

Multimetr:

• DC napětí: 1.9999 V / 19.999 V / 199.99 V / 1000 V
• AC napětí: 1.9999 V / 19.999 V / 199.99 V / 750 V
• DC proud: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• AC proud: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Odpor: 19.999 MΩ / 1.9999 MΩ / 199.99 KΩ / 19.999 KΩ / 1.9999 KΩ / 199.99 Ω
• Kapacita: 999.9 nF / 9.999 μF / 99.99 μF / 9.999 mF / 99.99 mF
• Teplota: –55 °C až 1300 °C (-67 °F až 2372 °F)
• Funkce: test kontinuity, test diod

Ostatní:

• Displej: 2,8" HD barevný displej, rozlišení 320 × 240 pixelů
• Baterie: 3000 mAh Li-ion, výdrž až 6 hodin
• Nabíjení: USB-C, 5V/1A
• Jazyky: Čínština, angličtina

Pro aktualizace firmwaru, softwary a další navštivte stránky výrobce > zde < .
